Analog Devices Inc. Amplificadores operativos de precisión Over-The-Top® LT6015
Loa amplificadores operativos de precisión Over-The-Top® LT6015 de Linear Technology/Analog Devices cuentan con un voltaje de compensación de entrada de 50µV en suministros simples y divididos, con un voltaje total de 3 V a 50 V. Los LT6015 descargan solo 315 μA por amplificador y se encuentran protegidos de la inversión de alimentación de la batería, descargando muy poca corriente para la alimentación inversa de hasta 50 V. La etapa de entrada Over-The-Top de los LT6015 está diseñada para ofrecer una mayor protección en entornos exigentes. El LT6015 se ofrece en un paquete SOT de 5 cables.
Características
- Rango de modo común de entrada V- a V- + 76 V
- Entrada y salida de riel a riel
- Baja potencia de 315 μA/amplificador
- Rango de temperatura operativa de -55° C a 150° C
- VOS de ±50 μV (máximo)
- CMRR, PSRR de 126 dB
- Protección de alimentación inversa de la batería a 50 V
- Producto de ancho de banda de ganancia de 3.2 MHz
- Especificado en suministros de 5 V y ±15 V
- Ganancia de alto voltaje de 1000 V/mV
- Sin inversión de fase
- Sin problemas de secuencias de suministro

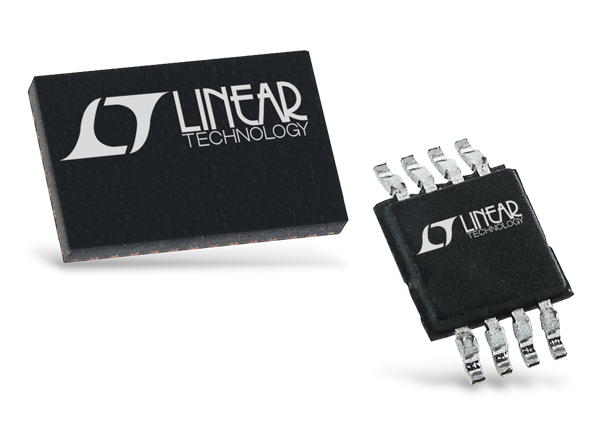

- Un solo paquete SOT-23 (ThinSOT™) de 5 cables
- MSOP dual de 8 cables
- DFN quad de 22 cables (6 × 3 mm)
Aplicaciones
- Detección de corriente de alta o baja tensión
- Monitoreo del suministro de batería/energía
- Transmisores de 4 mA a 20 mA
- Adquisición de datos de alto voltaje
- Instrumentación de batería/portátil
Diagrama de bloques
